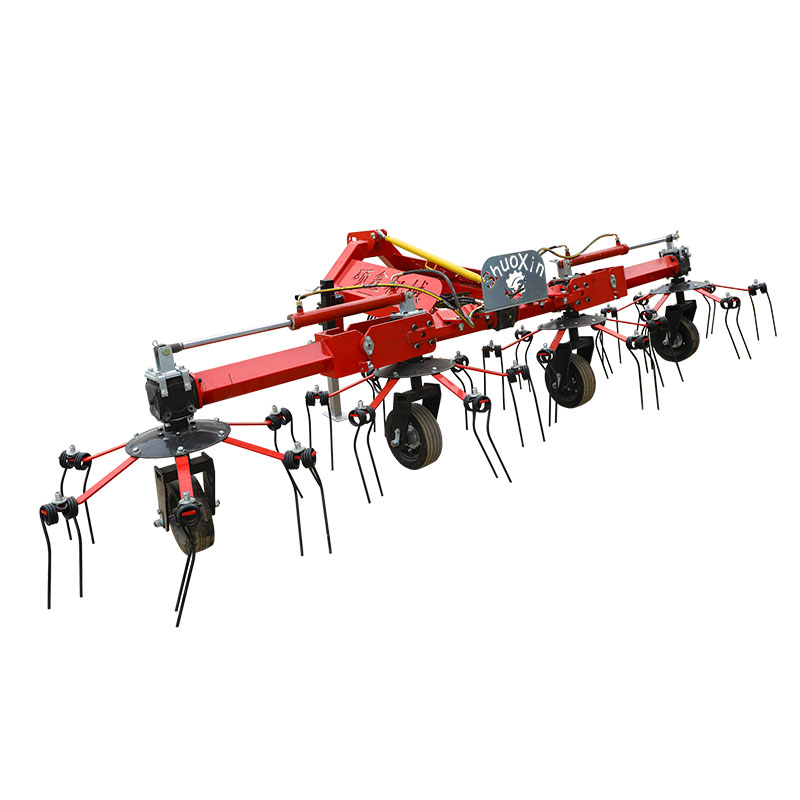

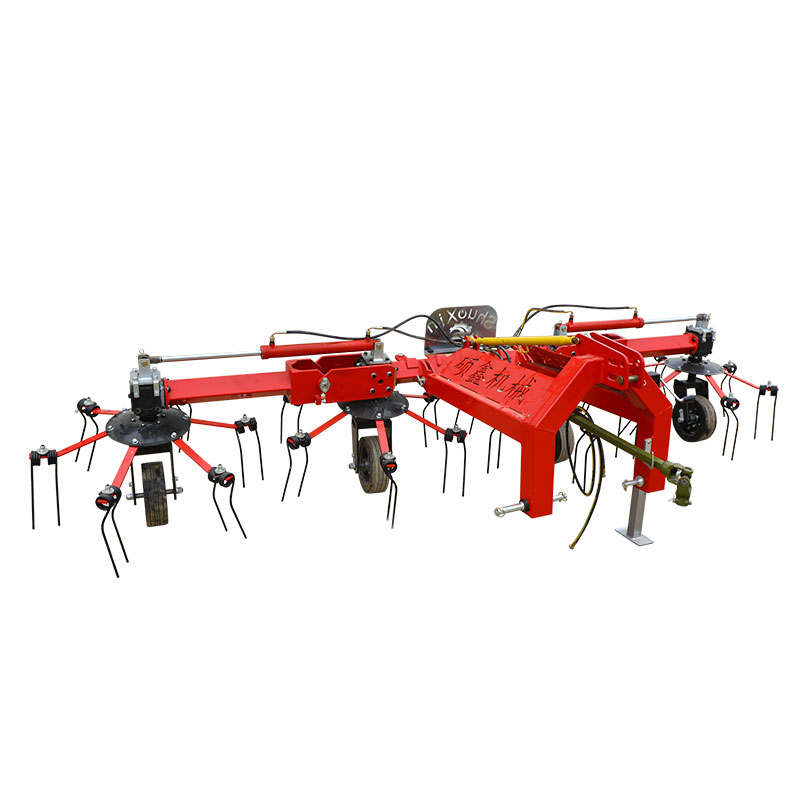

Ρυμούλκηση λοξοτομώ περιστροφική περιστροφική τσουγκράνα

Το Shuoxin ρυμουλκώνει τον κατασκευαστή και προμηθευτή περιστροφικής τσουγκράνας και προμηθευτή περιστροφικού χόρτου στην Κίνα, ο οποίος μπορεί να ρυμουλκήσει ρυμουλκούμενα περιστροφικά γρανάζια.

Οι περιστροφικές τσουγκράνες είναι διαθέσιμες σε περιστροφικό και ελατήριο. Κατά τη διάρκεια της λειτουργίας, η τσουγκράνα μεταφέρεται προς τα εμπρός από τον ελκυστήρα και οδηγείται από τον άξονα εξόδου ισχύος.

Ελέγχεται από ένα σταθερό έκκεντρο εγκατεστημένο στη μέση και περιστρέφεται γύρω από τον κεντρικό άξονα, έτσι ώστε να ολοκληρωθούν οι ενέργειες όπως η απομάκρυνση του βομβαρδισμού και του χόρτου.

Το περιστροφικό ελατήριο είναι εξοπλισμένο με μια πλειονότητα των ελατηρίων δοντιών γύρω από ένα περιστρεφόμενο τμήμα και τα δόντια της άνοιξης ανοίγουν με φυγόκεντρη δύναμη για να εκτελέσουν τη λειτουργία SWARD.

Εάν αλλάξετε τη γωνία τοποθέτησης του δοντιού ελατηρίου, μπορείτε να κάνετε το έργο χόρτου.

Οι περιστροφικές γρατζουνιές έχουν χαλαρά χόρτα, χαμηλή απώλεια βοσκοτόπων, φωτεινή ρύπανση και ταχύτητες λειτουργίας μέχρι 12 έως 18 km/h, καθιστώντας τους εύκολο να πάρουν τον εξοπλισμό picking.

Η οριζόντια περιστροφική τσουγκράνα αποτελείται κυρίως από μια συσκευή ανάρτησης, έναν τροχό πεζοπορίας, ένα δόντι τσουγκράνας, ένα διάφραγμα συλλογής και ένα μειωτήρα ταχύτητας. Κατά τη διάρκεια της εργασίας, η ισχύς παρέχεται από τον άξονα εξόδου του ελκυστήρα. Η αρχή λειτουργίας του είναι: η ισχύς μεταδίδεται στο πλαίσιο αλλαγής ταχύτητας μέσω του άξονα μετάδοσης της παγκόσμιας άρθρωσης, μέσω της επιβράδυνσης του κιβωτίου ταχυτήτων πρώτου σταδίου, η περιστροφή του περιστρεφόμενου άξονα δίσκου, ο περιστρεφόμενος δίσκος και ο περπάτημα στον κατακόρυφο άξονα της συσκευής του τροχού είναι σταθερή στο σώμα του κιβωτίου ταχυτήτων με βίδες και μικρά στρογγυλά παξιμάδια. Το συγκρότημα δοντιών της γνάθου είναι σταθερό πάνω στο πικάπ μέσω ενός καθίσματος δοντιών τσουγκράνας πάνω στο πικάπ. Όταν το πικάπ περιστρέφεται, ο βραχίονας δοντιού της τσουγκράνας περιστρέφεται με την περιστροφή του πικάπ, συνειδητοποιώντας έτσι βοσκότοπους. Ολοκληρωμένες επιχειρήσεις

I.Feature of Towing Hay Rake Rotary Hay Rotary Rake

Η τσουγκράνα είναι μια μηχανή συγκομιδής ζωοτροφών που ενσωματώνει τις τσουγκράνες βοσκοτόπων. Μετά τη συγκομιδή των βοσκοτόπων, προκειμένου να φτάσετε στις συνθήκες σφάλματος το συντομότερο δυνατό, το βοσκότοπο πρέπει να είναι ο ήλιος με έναν διανομέα. Ο διανομέας μπορεί να εξαπλωθεί ομοιόμορφα το βοσκότοπο στο πεδίο, γεγονός που διευκολύνει την ταχεία εξάτμιση του νερού και διευκολύνει την κοπή του βοσκοτόπου στα μπάλες ή ξηρό πριν από τη ενσίρωση. Όταν η υγρασία του βοσκοτόπου μπορεί να φτάσει σε μια κατάσταση όπου μπορεί να στεγνώσει, οι καλλιέργειες συγκεντρώνονται σε έναν αχυρώνα με τσουγκράνα και έσπασαν σε λωρίδες κατά την προετοιμασία των εργασιών. Όταν η τσουγκράνα εργάζεται, χρησιμοποιήστε τα δ

Σύμφωνα με το πρότυπο JB/T 10905-2008 του Rotary Mower, το χλοοκοπτικό πρέπει να πληροί τα ακόλουθα πρότυπα:

Η συλλογή Maggot πρέπει να είναι καθαρή, η απώλεια των βοσκοτόπων είναι

μικρό, και ο ρυθμός διαρροής πρέπει να είναι μικρότερος από 5%.

(2) Το πλάτος της στοίβας είναι 2 ~ 4,0 m.

(3) Η παραγωγικότητα της αλφάλας είναι 2,0 ~ 4,8 HM2/h.

(4) Το εύρος ισχύος του τσουγκράνα είναι 17,5-25 kW.

Οι περιστροφικές τσουγκράνες είναι διαθέσιμες σε περιστροφικό και ελατήριο. Κατά τη διάρκεια της λειτουργίας, η τσουγκράνα μεταφέρεται προς τα εμπρός από τον ελκυστήρα και οδηγείται από τον άξονα εξόδου ισχύος. Ελέγχεται από ένα σταθερό έκκεντρο εγκατεστημένο στη μέση και περιστρέφεται γύρω από τον κεντρικό άξονα, έτσι ώστε να ολοκληρωθούν οι ενέργειες όπως η απομάκρυνση του βομβαρδισμού και του χόρτου. Το περιστροφικό ελατήριο είναι εξοπλισμένο με μια πλειονότητα των ελατηρίων δοντιών γύρω από ένα περιστρεφόμενο τμήμα και τα δόντια της άνοιξης ανοίγουν με φυγόκεντρη δύναμη για να εκτελέσουν τη λειτουργία SWARD. Εάν αλλάξετε τη γωνία τοποθέτησης του δοντιού ελατηρίου, μπορείτε να κάνετε το έργο χόρτου. Οι περιστροφικές γρατζουνιές έχουν χαλαρά χόρτα, χαμηλή απώλεια βοσκοτόπων, φωτεινή ρύπανση και ταχύτητες λειτουργίας μέχρι 12 έως 18 km/h, καθιστώντας τους εύκολο να πάρουν τον εξοπλισμό picking.

Ii.Main Δομή και Λειτουργήστε την αρχή

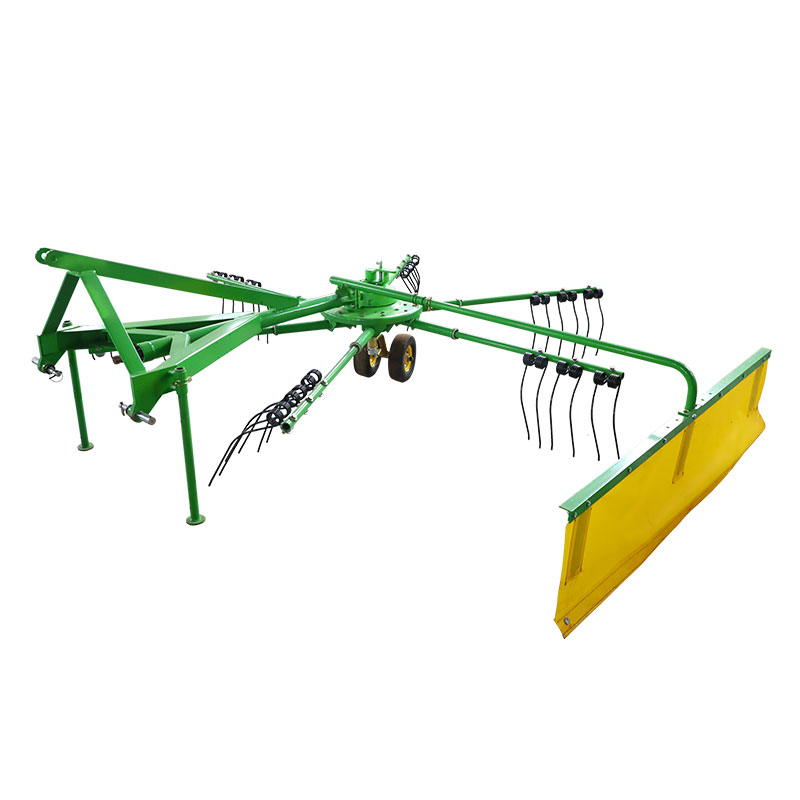

Σύμφωνα με τη σχέση μεταξύ κατεύθυνσης βοσκοτόπων και κατεύθυνσης μηχανής, η γραβάτα μπορεί να χωριστεί σε οριζόντιες και πλευρικές δύο κατηγορίες (το μοντέλο χρησιμοποιεί ένα πλευρικό γρασίδι).

Το πλευρικό γρασίδι ενσωματωμένο γρασίδι είναι παράλληλο προς την κατεύθυνση της προόδου του μηχανήματος. Επειδή το γρασίδι έχει μια μικρή απόσταση κίνησης και λιγότερη ένταξη, το προφίλ του γρασιδιού μετά τη συγκομιδή είναι σχετικά τακτοποιημένη, χαλαρή και ομοιόμορφη και είναι κατάλληλο για φυσικές λειμώνες υψηλής απόδοσης και τεχνητές λειμώνες.

Προκειμένου να διασφαλιστεί η ποιότητα και η αποτελεσματικότητα της συγκομιδής των βοσκοτόπων, χρησιμοποιείται η αρχή και η δομή των πλευρικών τσουγκράνων.

1.

Το μοντέλο υιοθετεί εναιώρημα τριών σημείων, η οποία τροφοδοτείται από μια έξοδο άξονα spline από τον ελκυστήρα μπροστά, και μεταδίδει ενέργεια μέσω ενός αναδιπλούμενου άξονα spline. Δηλαδή, κατά τη διάρκεια της οδήγησης του ελκυστήρα, το έργο του χλοοκοπτικού μετά από να κρεμάσει μπορεί να ξεκινήσει και να σταματήσει κατά βούληση, έτσι ώστε το χλοοκοπτικό να μπορεί να ξεκινήσει και να σταματήσει κατά βούληση όταν δεν λειτουργεί ή στρέφεται, έτσι ώστε να βελτιωθεί η δυνατότητα εφαρμογής του.

2. Η συνολική δομή του γρανού

Ωςρυμούλκηση λοξοτομώ περιστροφική περιστροφική τσουγκράναΈχει πολλές λειτουργίες όπως το χόρτο, η ισοπέδωση, η αναστροφή της ξήρανσης και της μετακίνησης, η τσουγκράνα μπορεί να χρησιμοποιηθεί για την ενσωμάτωση των καθαρών και τακτικών βοσκοτόπων και οι βοσκοτόπτες έχουν μικρότερη απόσταση από το ταξίδι και ο αριθμός των βοσκοτόπων μειώνεται και η απώλεια χόρτου και η πρόσβαση σε μια υψηλότερη διατροφική σύνθεση, σε απευθείας σύνδεση με τη σύγχρονη έννοια της τροφοδοσίας των ζώων. Για το σκοπό αυτό, η συνολική δομή της οριζόντιας περιστροφικής γρουνότητας της εταιρείας μας φαίνεται παρακάτω.

Η οριζόντια περιστροφική τσουγκράνα αποτελείται κυρίως από μια συσκευή ανάρτησης, έναν τροχό πεζοπορίας, ένα δόντι τσουγκράνας, ένα διάφραγμα συλλογής και ένα μειωτήρα ταχύτητας. Κατά τη διάρκεια της εργασίας, η ισχύς παρέχεται από τον άξονα εξόδου του ελκυστήρα. Η αρχή λειτουργίας του είναι: η ισχύς μεταδίδεται στο πλαίσιο αλλαγής ταχύτητας μέσω του άξονα μετάδοσης της παγκόσμιας άρθρωσης, μέσω της επιβράδυνσης του κιβωτίου ταχυτήτων πρώτου σταδίου, η περιστροφή του περιστρεφόμενου άξονα δίσκου, ο περιστρεφόμενος δίσκος και ο περπάτημα στον κατακόρυφο άξονα της συσκευής του τροχού είναι σταθερή στο σώμα του κιβωτίου ταχυτήτων με βίδες και μικρά στρογγυλά παξιμάδια. Το συγκρότημα δοντιών της γνάθου είναι σταθερό πάνω στο πικάπ μέσω ενός καθίσματος δοντιών τσουγκράνας πάνω στο πικάπ. Όταν το πικάπ περιστρέφεται, ο βραχίονας δοντιού της τσουγκράνας περιστρέφεται με την περιστροφή του πικάπ, συνειδητοποιώντας έτσι βοσκότοπους. Ολοκληρωμένες επιχειρήσεις

Iii. Προσδιορισμός

1. ΕΠΙΣΤΡΟΦΗ

2. Πίνακας ανατροπής

Υπάρχει ένα πικάπ στο κάτω άκρο του περιστροφικού μειωτήρα. Το πικάπ ομοιόμορφα

Διανέμει 6 βραχίονες τσουγκράνων κατά μήκος της περιφέρειας. Τα δόντια τσουγκράνων στερεώνονται στον περιστρεφόμενο δίσκο. Το τέλος κάθε βραχίονα δοντιών δοντιών καθορίζει ένα ζευγάρι δοντιών δοντιών της άνοιξης. Όταν η τσουγκράνα είναι σε λειτουργία, η ισχύς του βραχίονα δοντιών της τσουγκράνας παρέχεται από το πικάπ και ο βραχίονας δοντιών της τσουγκράνας περιστρέφεται από τον δίσκο περιστροφής, συνειδητοποιώντας έτσι τη λειτουργία τσουγκράνα.

Το πάνω μέρος της πλάκας φόρτωσης έχει μια λαβή ρύθμισης Α (όπως φαίνεται στο σχήμα), ανυψώνει τη λαβή και περιστρέφει το πικάπ για να ρυθμίσει τη γωνία της ράβδου καλαμάρια. Οι διαφορετικές γωνίες έχουν διαφορετικές λειτουργίες, έτσι ώστε το μηχάνημα να έχει διαφορετικές λειτουργίες, κυρίως χόρτο, ισοπέδωση, ξήρανση από τον ήλιο, μετανάστευση και ούτω καθεξής.

3.TINE

Η δομή της τσουγκράνας φαίνεται στο σχήμα. Το άνω άκρο του δοντιού τσουγκράνα γίνεται σε σχήμα κύλισης για να αυξήσει την ελαστικότητά του για να ξεπεράσει εύκολα το εμπόδιο. Το κατώτερο άκρο του δοντιού σχηματίζεται σε σχήμα τόξου, έτσι ώστε να μπορεί να ανυψωθεί και να έλθει ο βοσκότοπος κατά μήκος της επιφάνειας των δοντιών και ο δακτύλιος ελατηρίου περιστρέφεται. Στα αριστερά και τα δεξιά, ο αριθμός των γύρων είναι ίσος με τα αριστερά και τα δεξιά τέσσερις κύκλους. Χρησιμοποιώντας υλικό 60SI2MN, ανθεκτική και καλή ελαστικότητα.

4.pto άξονας

Ο άξονας κίνησης μεταδίδει κυρίως την ισχύ εξόδου του ελκυστήρα στον μειωτήρα. Λόγω της μεγάλης απόστασης μεταξύ του άξονα εξόδου του ελκυστήρα και του άξονα εισόδου του μειωτήρα ταχύτητας, προκειμένου να διασφαλιστεί η αξιοπιστία της μετάδοσης ισχύος, το ένα άκρο του άξονα μετάδοσης συνδέεται με τον άξονα εξόδου του ελκυστήρα ανάλογα με τις απαιτήσεις ταχύτητας και τις απαιτήσεις μετάδοσης και το άλλο άκρο περνάει μέσω της σύζευξης. Συνδέεται με το άκρο εισόδου του άξονα γραναζιών του γραναζιού του μειωτήρα για να συνειδητοποιήσει την ομαλή μετάδοση ισχύος.

5. Μηχανισμός μεταφοράς

Σύμφωνα με τις απαιτήσεις θέσης και δομής, ο μειωτής τοποθετείται στην παλέτα 4, ο άκρος του άκρου εισόδου του μικρού κωνικού άξονα συνδέεται με τον άξονα κιβωτίου ταχυτήτων και το άκρο εξόδου του άκρου Spline Gear Gear Gear συνδέεται με το δίσκο. Η δομή φαίνεται στο παρακάτω σχήμα.

IV.Installation Απαιτήσεις της ρυμούλκησης Hay Rake Rotary Hay Rotary Rake

Μετά τη διόρθωση σύμφωνα με τη λίστα συσκευασίας προϊόντων, επιλέξτε ένα επίπεδο πάτωμα και προχωρήστε με τη συναρμολόγηση.

1. Γυρίστε το κύριο πλαίσιο ανάποδα και, στη συνέχεια, εγκαταστήστε τα ελαστικά πεζοπορίας.

2. Γυρίστε το κύριο πλαίσιο ανάποδα και βάλτε δύο πόδια στο μπροστινό μέρος για να διατηρήσετε το κύριο πλαίσιο σε ισορροπία.

3. Συναρμολογήστε το άνω ράβδο της ράβδου κάθε φορά, δώστε προσοχή για να βεβαιωθείτε ότι το άκρο της ράβδου πρέπει να είναι στο αυλάκι CAM, έτσι ώστε το έκκεντρο να μπορεί να περιστραφεί για να ωθήσει το δόντι Tine για να γυρίσει.

4. Εγκαταστήστε τη ράβδο σύνδεσης γρασιδιού και συνδέστε το διάφραγμα του χόρτου.

Τοποθετήστε τον άξονα εισόδου 6 στο μανίκι του άξονα Spline του άξονα κίνησης εισόδου 6 και ασφαλίστε τον πείρο για να ολοκληρώσετε την εγκατάσταση.

V.operation και χρήση

1. Προσθέστε πλήρως λιπαντικό σε κάθε περιστρεφόμενο τμήμα πριν από τη χρήση.

2. Κατά την ρύθμιση, μειώστε αργά το υλικό στο έδαφος για να σταματήσετε τον ελκυστήρα και να το σταματήσετε. Αυστηρή προσαρμογή και συντήρηση στην κατάσταση εκκίνησης.

3 Κατά τη διάρκεια της λειτουργίας, ο οδηγός θα πρέπει να επιβεβαιώσει ότι δεν υπάρχουν κανένα ή άλλα εμπόδια εντός ενός συγκεκριμένου εύρους πριν από την έναρξη της λειτουργίας.

4. Στο τέλος του έργου, είναι απαραίτητο να επιλέξετε τον ιστότοπο ισοπέδωσης, ώστε να εξασφαλιστεί η ασφαλής στάθμευση των εργαλείων.

5. Κατά τη διάρκεια της επιχείρησης, δεν πρέπει να κάνουν αυθαίρετα αιχμηρές στροφές και απαγορεύεται η αύξηση του υλικού χωρίς να περιστρέφεται το έδαφος.

6. Όταν μεταφέρετε, βγάλτε το πίσω γρανάζι εξόδου για να βεβαιωθείτε ότι το εργαλείο του μηχανήματος σταματά, το εργαλείο του μηχανήματος ανυψώνει περισσότερο από 20 εκατοστά μακριά από το έδαφος και μειώνει τη ράβδο σύνδεσης του χόρτου για να διευκολύνει τη μεταφορά.

VI.Maintance και αντιμετώπιση προβλημάτων

1. Ελέγξτε τακτικά τον βαθμό σύσφιξης όλων των μπουλονιών και των παξιμάτων.

2.

3. Για να διασφαλιστεί ότι το ρουλεμάν δεν έχει υποστεί βλάβη, η εμφάνιση του σχήματος των δοντιών είναι ιδανική, έγκαιρη αντικατάσταση φθαρμένων ή κατεστραμμένων τμημάτων.

4. Ελέγξτε τα σχετικά θέματα κάθε 8 ώρες εργασίας.
